Saber como ler planta baixa ajuda qualquer pessoa que vai construir, reformar, comprar um imóvel ou estudar arquitetura e edificações. A planta é a linguagem que conecta o projeto à obra.
Neste guia, você entende o que é a planta baixa, como funcionam escala e cotas, o que significam os símbolos mais comuns e uma sequência prática para ler qualquer desenho.
O que é uma planta baixa
A planta baixa é um corte horizontal imaginário, feito a cerca de 1,50 m do piso, visto de cima. Por isso, ela mostra paredes cortadas, portas, janelas, ambientes e medidas. Para uma definição geral, veja o verbete planta baixa na Wikipédia.
Além da planta, um projeto tem cortes, fachadas e detalhes. Ou seja, a planta sozinha não mostra alturas de janelas ou a forma do telhado.
Escala: a primeira coisa a conferir
A escala indica a relação entre o desenho e a realidade. Em uma escala 1:50, por exemplo, 1 cm no papel representa 50 cm reais. Portanto, não meça com régua comum em uma planta impressa sem conferir a escala e, de preferência, use sempre as cotas escritas.

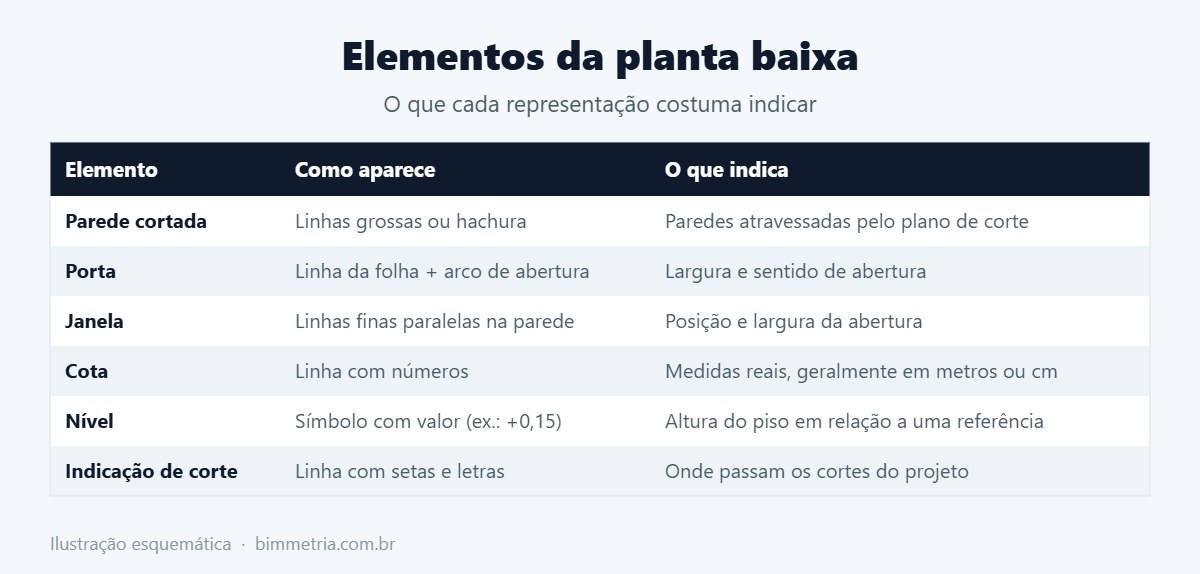

Símbolos e elementos da planta
As normas brasileiras de desenho técnico padronizam boa parte dessas representações. Mesmo assim, cada escritório pode ter pequenas variações, explicadas na legenda.

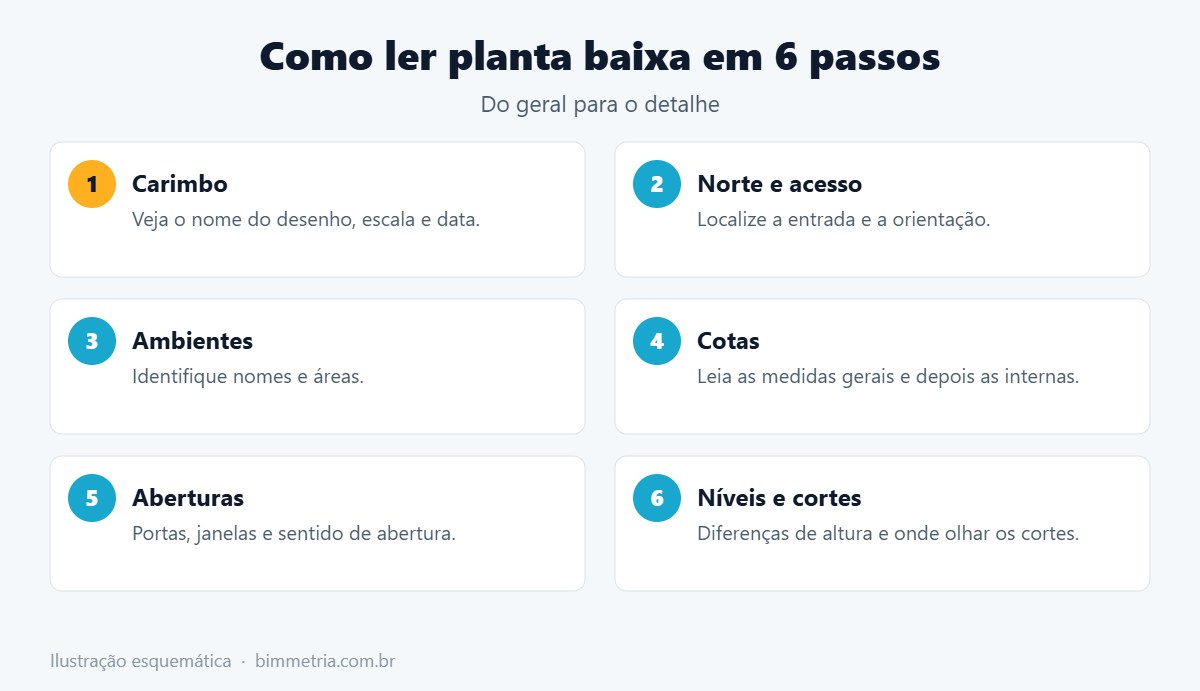

Como ler planta baixa passo a passo
Assim, você sai do geral para o detalhe e evita se perder em informações pequenas logo de início.
Cotas, áreas e níveis
- Cotas externas: medidas totais e de trechos da construção;
- Cotas internas: dimensões de cada ambiente;
- Área: muitas plantas trazem a área de cada cômodo;
- Níveis: indicam degraus, rebaixos e desníveis entre ambientes.
Por exemplo, um banheiro com nível -0,02 em relação ao corredor tem piso 2 cm mais baixo, o que ajuda a conter a água.
| Escala | Uso comum |
|---|---|
| 1:100 | Plantas gerais e aprovação |
| 1:50 | Plantas de obra e layout |
| 1:25 ou 1:20 | Detalhes de ambientes |
| 1:10 ou maior | Detalhes construtivos e marcenaria |
Da leitura ao desenho
Quem aprende a ler planta baixa costuma querer desenhar também. O curso de Desenho Técnico Arquitetônico da BIMmetria ensina a base da representação, e o curso de AutoCAD leva isso para o computador. Além disso, veja o guia sobre o técnico em edificações e sobre o projeto executivo.
O vídeo abaixo explica, de forma didática, como ler planta baixa.
Perguntas frequentes
A planta baixa mostra a altura das janelas?
Normalmente não. As alturas aparecem nos cortes, nas fachadas ou em quadros de esquadrias.
As cotas estão em metros ou centímetros?
Depende do projeto. Em geral, a legenda ou o carimbo indica a unidade usada.
Posso medir com régua na planta impressa?
Só se a impressão estiver na escala correta. Por segurança, use as cotas escritas.
Planta humanizada é a mesma coisa?
A planta humanizada é uma versão ilustrada, com cores e mobiliário, para apresentação. A planta técnica traz as informações para a obra.
