Como Plotar no AutoCAD em Escala: Layout, Viewport e PDF

Você desenhou tudo certinho, mas na hora de imprimir a escala saiu errada, as linhas ficaram grossas demais ou a folha cortou metade do desenho? Esse é um dos problemas mais comuns de quem está aprendendo. Neste guia, mostramos como plotar no AutoCAD em escala, usando o layout e a viewport, e como gerar um PDF pronto para enviar ou imprimir.

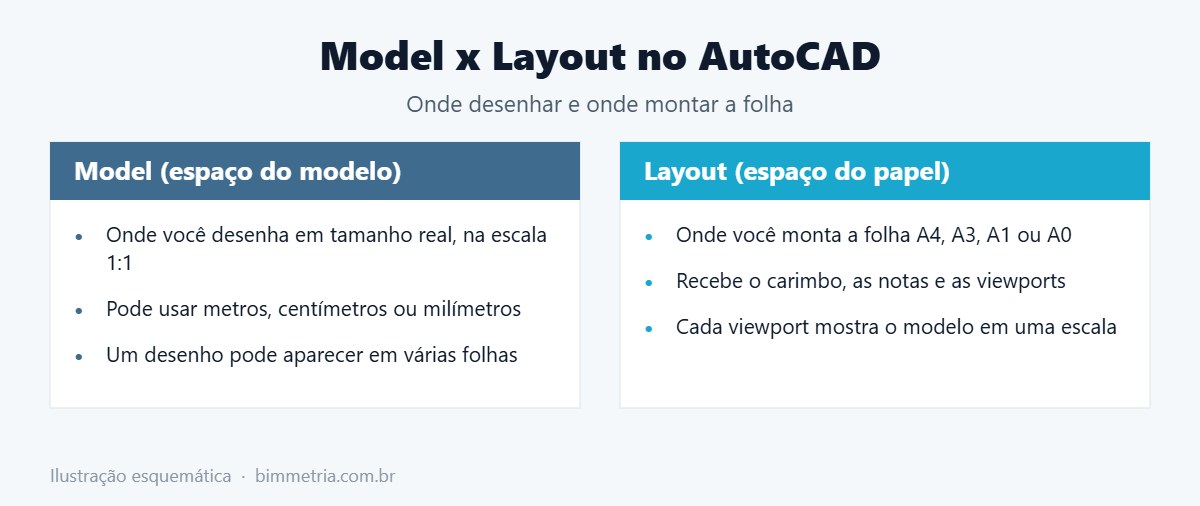

Model x Layout: a regra de ouro

No AutoCAD existem dois espaços. No Model, você desenha tudo em tamanho real, na escala 1:1. No Layout, por outro lado, você monta a folha de papel, com carimbo, margens e janelas chamadas viewports, que mostram o desenho na escala escolhida.

Ou seja, a escala nunca é aplicada ao desenho em si, e sim à viewport. Por isso, imprimir direto do Model quase sempre dá errado.

Passo a passo para plotar no AutoCAD em escala

1. Configure a folha no layout

Clique na aba de layout e abra o gerenciador de configurações de página (PAGESETUP). Nele, escolha:

• Impressora: DWG To PDF.pc3 para gerar PDF, ou a sua impressora;
• Tamanho do papel: o formato da folha, como ISO A3 ou A1;
• Área de plotagem: Layout;
• Escala de plotagem: 1:1, porque a folha já está no tamanho do papel;
• Tabela de estilos: um arquivo CTB, como monochrome.ctb, para imprimir em preto.

2. Insira o carimbo e as margens

Em seguida, insira o bloco do carimbo e a moldura no próprio layout. Assim, eles saem sempre do mesmo tamanho, independentemente da escala do desenho.

3. Crie a viewport

Com o comando MVIEW (atalho MV), desenhe a janela onde o desenho vai aparecer. Depois, clique duas vezes dentro dela para entrar no Model através da viewport e enquadrar o desenho.

4. Defina a escala da viewport

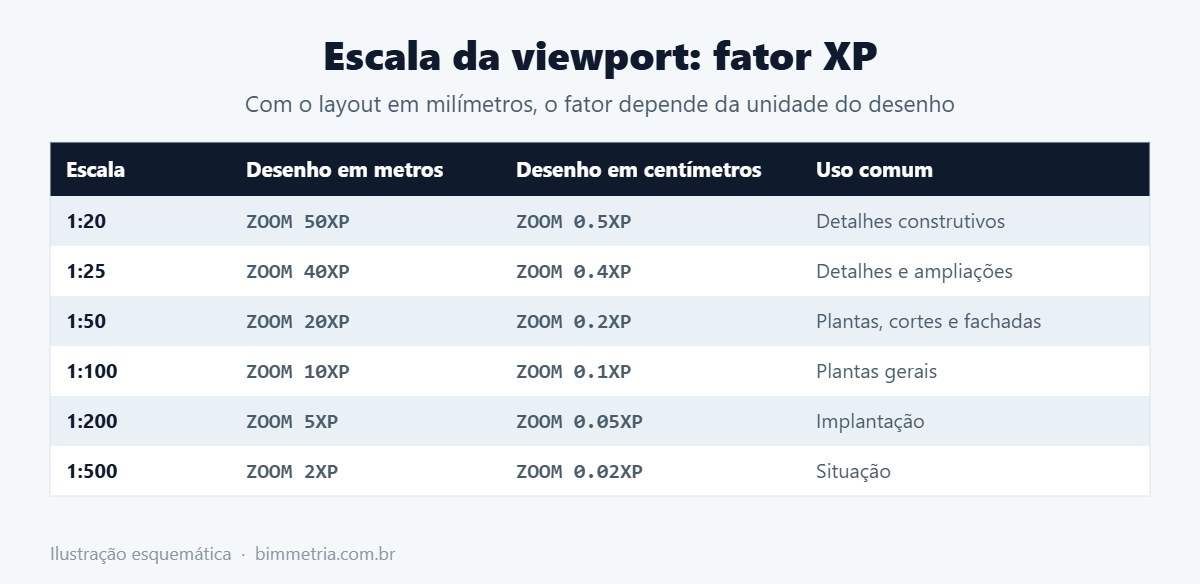

Selecione a borda da viewport e escolha a escala na lista da barra de status, ou digite ZOOM com o fator XP. O fator depende da unidade em que você desenhou, como mostra a tabela abaixo, considerando o layout em milímetros:

Por exemplo, se você desenhou em metros e quer a planta em 1:50, o fator é 1000 dividido por 50, ou seja, ZOOM 20XP. Já com o desenho em centímetros, o fator é 10 dividido por 50, ou seja, ZOOM 0.2XP.

5. Trave a viewport

Depois de acertar a escala, selecione a viewport e trave a vista (Display Locked). Dessa forma, um zoom acidental não muda mais a escala.

6. Confira espessuras e plote

Por fim, abra a janela de impressão com Ctrl+P, clique em Visualizar e confira as espessuras e o enquadramento. Se estiver tudo certo, gere o PDF ou imprima.

O vídeo abaixo mostra o processo completo para uma folha A1 em escala 1:50:

Como calcular o fator XP de qualquer escala

A tabela resolve os casos mais comuns, mas vale entender a lógica para plotar no AutoCAD em qualquer escala. Com o layout em milímetros, o cálculo é sempre o mesmo:

• Desenho em metros: 1000 dividido pelo denominador da escala. Por exemplo, 1:75 dá 1000 / 75 = 13,33, ou seja, ZOOM 13.33XP;
• Desenho em centímetros: 10 dividido pelo denominador. Assim, 1:75 dá 10 / 75 = 0,133, ou seja, ZOOM 0.133XP;
• Desenho em milímetros: 1 dividido pelo denominador. Por exemplo, 1:50 dá 1 / 50 = 0,02, ou seja, ZOOM 0.02XP.

Na prática, a lista de escalas da barra de status faz esse cálculo por você, desde que as unidades do arquivo estejam configuradas corretamente. Por isso, conferir o comando UNITS no início do projeto evita a maioria dos erros de escala.

Formatos de papel mais usados

Espessura de linha: CTB ou layer

As espessuras na impressão podem vir de duas fontes. Na primeira, a tabela CTB associa cada cor a uma espessura. Na segunda, cada layer tem sua própria espessura definida. Os dois métodos funcionam; o importante é que o escritório escolha um padrão. Se você organizar bem as camadas, como mostramos em layers no AutoCAD, a impressão fica previsível.

Problemas comuns ao plotar no AutoCAD

Para as cotas ficarem no tamanho certo em qualquer escala, veja o guia de cotas no AutoCAD. Mais informações sobre o programa estão na página oficial do AutoCAD.

Perguntas frequentes

Como plotar no AutoCAD em PDF?

Na janela de impressão, escolha a impressora DWG To PDF.pc3, confira o tamanho da folha e salve o arquivo. O resultado é um PDF vetorial, que mantém a escala.

Posso ter escalas diferentes na mesma folha?

Sim. Basta criar uma viewport para cada desenho, por exemplo uma planta em 1:50 e um detalhe em 1:20.

Qual escala usar para planta baixa?

Em arquitetura, 1:50 é comum para plantas de casas e 1:100 para plantas gerais. Mesmo assim, confira sempre a exigência da prefeitura ou do cliente.
