Modelar uma escada no Archicad costuma assustar quem está começando. Afinal, a escada envolve alturas, degraus, patamares e guarda-corpos ao mesmo tempo. No entanto, a boa notícia é que a ferramenta Escada do programa faz boa parte das contas sozinha. Neste guia, você vê os tipos de escada, o dimensionamento básico e o passo a passo para modelar sem erro.

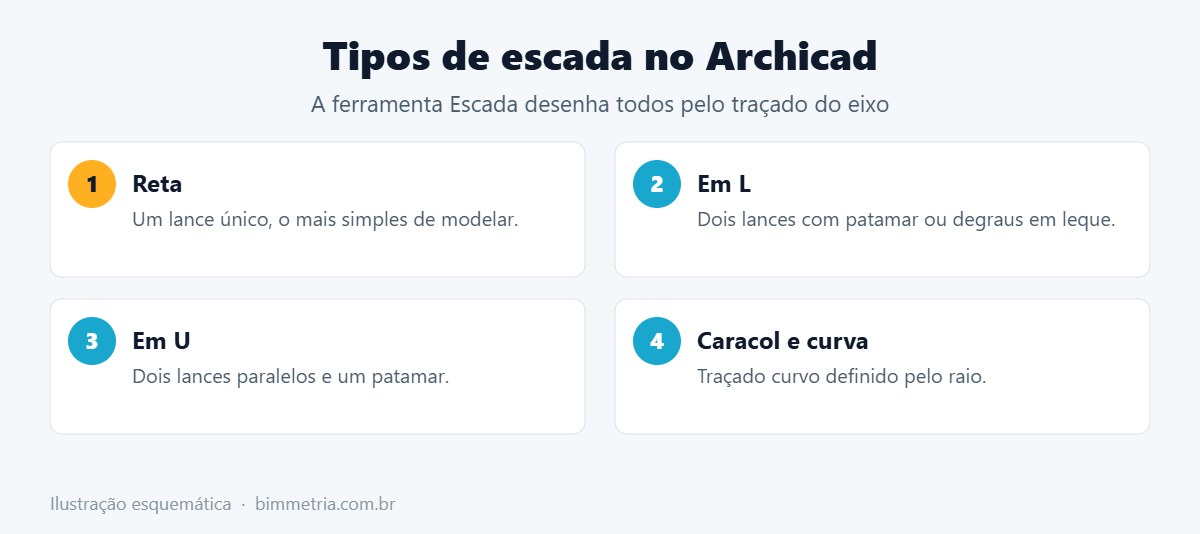

Tipos de escada no Archicad
- Reta: um lance único, a mais simples de modelar;
- Em L: dois lances com um patamar ou degraus em leque na virada;
- Em U: dois lances paralelos ligados, geralmente, por um patamar;
- Caracol e curva: traçado circular, desenhado pelo eixo.
Em todos os casos, você desenha o caminho da escada, e então o Archicad distribui os degraus conforme as regras definidas nas configurações.

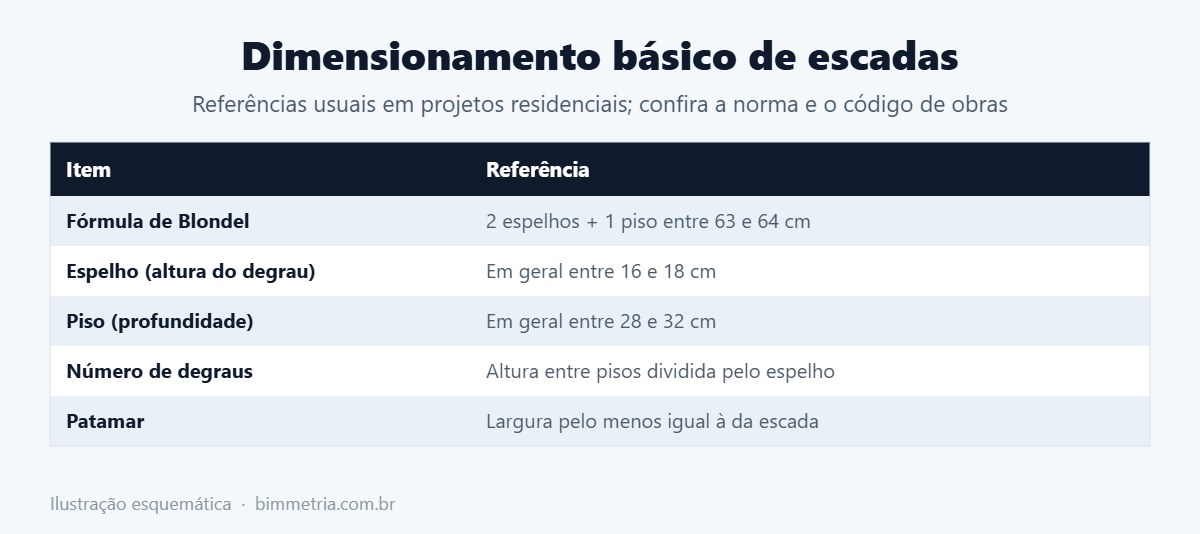

Dimensionamento básico
Antes de modelar, defina as medidas. Por exemplo, a referência mais usada é a fórmula de Blondel, que relaciona a altura do degrau (espelho) com a profundidade (piso).
| Item | Referência usual |
|---|---|
| Fórmula de Blondel | 63 cm ≤ 2 x espelho + piso ≤ 64 cm |
| Espelho | Entre 16 e 18 cm |
| Piso | Entre 28 e 32 cm |
| Número de degraus | Altura entre pisos dividida pelo espelho |
| Patamar | Conforme a norma e o código de obras local |
Por exemplo, para vencer 2,88 m de altura com espelho de 18 cm, você precisa de 16 degraus. Assim, com piso de 28 cm, a conta de Blondel fica em 2 x 18 + 28 = 64 cm, dentro da faixa.
Passo a passo para modelar uma escada no Archicad
- Selecione a ferramenta Escada na caixa de ferramentas;
- Em seguida, abra as configurações (Ctrl+T) e defina o pavimento de base e o de topo;
- Ajuste as regras de espelho e piso de acordo com o dimensionamento;
- Escolha a geometria: reta, em L, em U ou curva;
- Depois, desenhe o caminho da escada na planta, clicando nos pontos de início, virada e fim;
- Confira em 3D (F5) e ajuste o patamar, se necessário;
- Por fim, adicione o guarda-corpo com a ferramenta Guarda-corpo.
Além disso, se as medidas não fecharem, o Archicad avisa. Nesse caso, revise a altura entre os pavimentos ou as regras de degrau.
O vídeo abaixo mostra a modelagem de uma escada completa:
Representação em planta
A escada aparece diferente em cada pavimento: no térreo, com a linha de corte; no pavimento superior, completa. Na prática, o Archicad controla isso automaticamente, desde que os pavimentos estejam configurados corretamente. Todas essas opções estão no Archicad 29.
Erros comuns
- Pavimentos com altura errada, o que muda a quantidade de degraus;
- Ignorar a fórmula de Blondel e, consequentemente, criar escadas desconfortáveis;
- Esquecer o guarda-corpo em escadas abertas;
- Não conferir a altura livre sob a laje superior.
Com a escada pronta, o próximo passo costuma ser a cobertura. Veja como fazer um telhado no Archicad. Além disso, revise a planta baixa no Archicad para conferir a circulação.
Perguntas frequentes
Dá para fazer escada de concreto e de madeira?
Sim, porque a estrutura e o acabamento são configurados separadamente, com materiais diferentes.
O Archicad calcula os degraus sozinho?
Sim. Afinal, ele distribui os degraus de acordo com as regras de espelho e piso que você definir.
Como faço uma escada com patamar?
Primeiro, ao desenhar o caminho, clique nos pontos de virada. Em seguida, defina o tipo de virada como patamar nas configurações.
