O telhado no Archicad é feito com a ferramenta Cobertura, que cria desde um plano inclinado simples até telhados com várias águas. Além disso, com as configurações certas, o programa ajusta sozinho as interseções, os beirais e as cumeeiras. Neste guia, você conhece os tipos de telhado, o passo a passo de modelagem e as dicas para integrar a cobertura com as paredes.

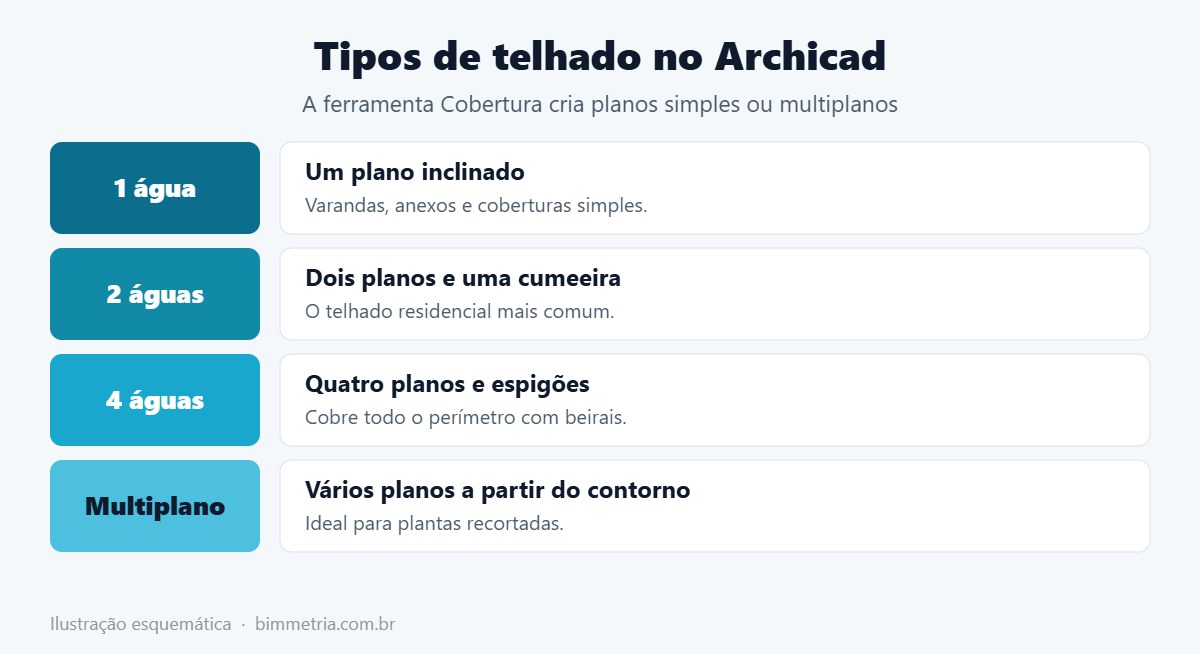

Tipos de telhado no Archicad
| Tipo | Como é | Uso comum |
|---|---|---|
| 1 água | Um plano inclinado | Anexos, varandas e casas contemporâneas |
| 2 águas | Dois planos e uma cumeeira | O telhado residencial mais comum |
| 4 águas | Quatro planos inclinados | Casas com beiral em todo o contorno |
| Multiplano | Vários planos a partir de um contorno | Plantas recortadas |
A ferramenta tem duas opções principais: plano único, para cada água separada, e multiplano, que gera todas as águas de uma vez a partir do contorno. Na maioria das casas, porém, o multiplano é o caminho mais rápido.

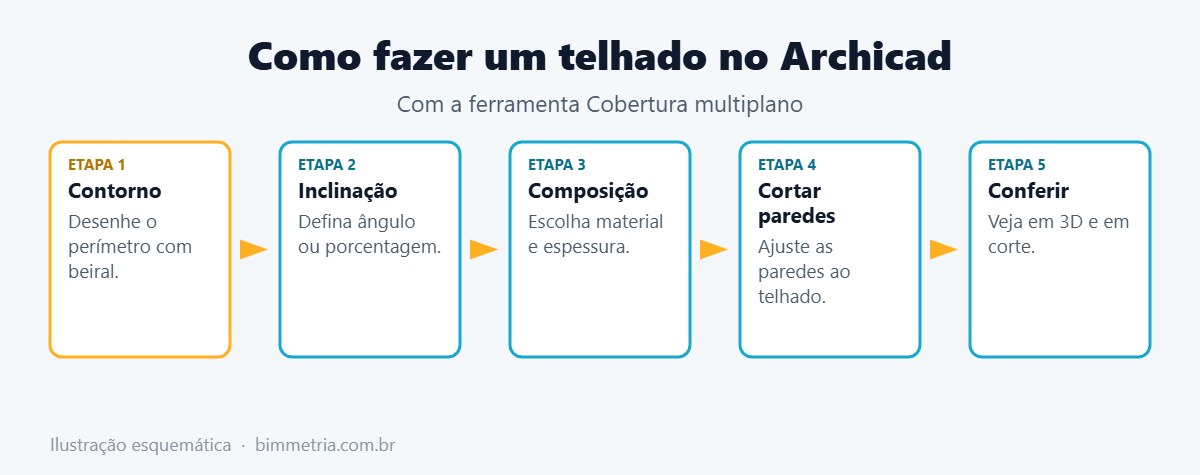

Como fazer um telhado no Archicad
- Contorno: vá ao pavimento de cobertura e desenhe o perímetro do telhado, já com o beiral;
- Inclinação: defina a inclinação em graus ou porcentagem, de acordo com a telha;
- Composição: em seguida, escolha a estrutura e o material da cobertura;
- Cortar paredes: use o comando Recortar para Cobertura para ajustar as paredes aos planos;
- Conferir: por fim, veja o resultado em 3D (F5) e nos cortes.
Afinal, a inclinação depende da telha. Por isso, consulte sempre o catálogo do fabricante antes de definir o valor. Telhas cerâmicas, por exemplo, costumam pedir inclinações maiores do que as de fibrocimento.
O vídeo abaixo mostra a modelagem de um telhado de várias águas:
Ajustando paredes e cobertura
Depois de criar o telhado, as paredes normalmente atravessam a cobertura ou ficam abaixo dela. Para resolver, então, selecione as paredes e a cobertura e use a operação de recorte. Assim, as paredes acompanham a inclinação, e os cortes ficam corretos. Todas essas ferramentas estão no Archicad 29.
Erros comuns
- Desenhar o contorno sem beiral e ter que refazer depois;
- Inclinação errada para o tipo de telha;
- Esquecer de recortar as paredes, que, assim, atravessam o telhado;
- Modelar no pavimento errado, o que atrapalha a planta de cobertura.
Antes do telhado, confira a escada no Archicad e a altura dos pavimentos. Depois, monte a planta de cobertura nos layouts no Archicad.
Perguntas frequentes
Dá para fazer telhado embutido com platibanda?
Sim. Nesse caso, modele a cobertura com baixa inclinação e crie as paredes da platibanda ao redor.
Como mudo a inclinação de uma água só?
Primeiro, selecione o plano desejado no telhado multiplano e, depois, altere a inclinação nas configurações.
O Archicad gera a planta de cobertura?
Sim. Para isso, basta criar a vista do pavimento de cobertura com as camadas certas e colocá-la no layout.
