Os layouts no Archicad são as pranchas do projeto. Afinal, é neles que plantas, cortes, fachadas e quadros ganham carimbo, escala e formato para impressão. Além disso, como as vistas estão ligadas ao modelo, qualquer alteração aparece automaticamente nos layouts. Neste guia, você entende como o Navegador organiza tudo e aprende o passo a passo para montar e publicar as pranchas.

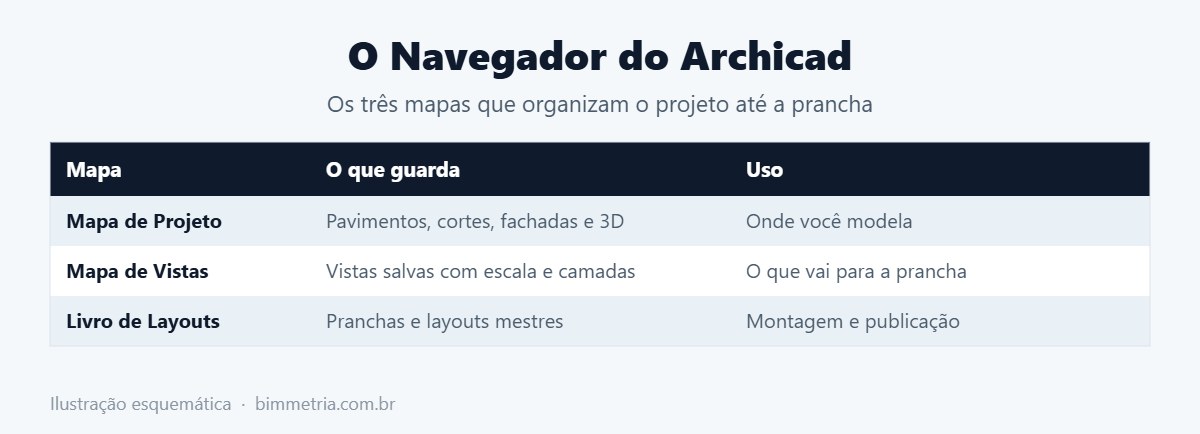

Como o Navegador organiza o projeto
| Mapa | O que guarda | Uso |
|---|---|---|
| Mapa de Projeto | Pavimentos, cortes, fachadas e 3D | Onde você modela |
| Mapa de Vistas | Vistas salvas com escala e camadas | O que vai para a prancha |
| Livro de Layouts | Pranchas e layouts mestres | Montagem e publicação |
A lógica é simples: você modela no Mapa de Projeto, salva as vistas com as configurações certas no Mapa de Vistas e, por fim, coloca essas vistas nos layouts. Assim, a mesma planta pode aparecer em escalas e com camadas diferentes em pranchas diferentes.

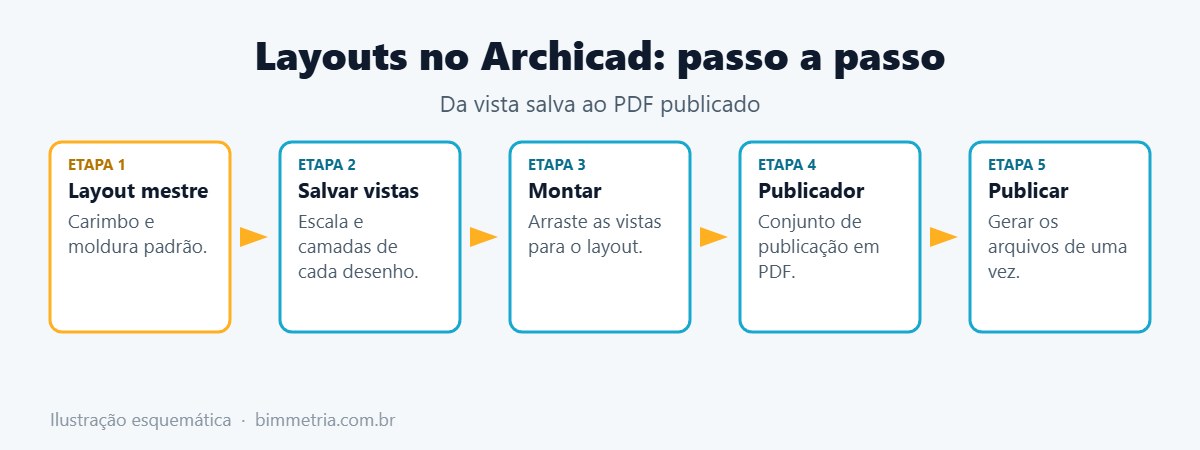

Passo a passo para montar layouts no Archicad
- Layout mestre: configure o formato da folha e o carimbo, que será usado em todas as pranchas;
- Salvar vistas: em seguida, no Mapa de Vistas, salve cada desenho com escala, camadas e canetas definidas;
- Montar: depois, crie um layout e arraste as vistas para dentro dele;
- Publicador: então, crie um conjunto de publicação com as pranchas;
- Publicar: gere os PDFs ou os DWGs de uma só vez.
Além disso, preencha as informações do projeto, como cliente e endereço, uma única vez. Dessa forma, o carimbo de todas as pranchas mostra os mesmos dados automaticamente.
O vídeo abaixo mostra a montagem de pranchas no Archicad:
Publicar em PDF, DWG ou BIMx
Na prática, o Publicador gera vários formatos a partir do mesmo conjunto. Por exemplo, PDF para impressão e aprovação, DWG para parceiros que usam CAD e o BIMx para apresentar o projeto ao cliente. Esses recursos estão no Archicad 29.
Checklist antes de publicar
- Escalas conferidas em todas as vistas;
- Carimbo com dados e revisão atualizados;
- Numeração das pranchas em sequência;
- Cotas e textos legíveis no tamanho de impressão;
- Teste de impressão para conferir as espessuras de linha.
Erros comuns
- Arrastar direto do Mapa de Projeto, sem salvar a vista com as configurações certas;
- Editar o carimbo em cada prancha, em vez de usar o layout mestre;
- Publicar prancha por prancha, sem conjunto de publicação;
- Esquecer de atualizar as vistas depois de mudanças grandes.
Se você usa Revit, compare com as pranchas no Revit. Para quem vem do CAD, vale rever como plotar no AutoCAD e perceber quanto o fluxo BIM economiza.
Perguntas frequentes
Posso ter mais de um layout mestre?
Sim. Em geral, há um para cada formato de folha, como A1, A2 e A3.
A vista no layout atualiza sozinha?
Sim, porque ela está ligada ao modelo e reflete as alterações feitas no projeto.
Como gero o PDF de todas as pranchas?
Primeiro, crie um conjunto no Publicador, selecione as pranchas e defina o formato PDF. Em seguida, clique em Publicar.
