Se tem um conceito que separa quem “usa” o Revit de quem realmente domina o programa, são as famílias no Revit. Tudo o que você coloca no modelo, de uma parede a uma cadeira, pertence a uma família. Neste guia, explicamos o que são famílias, quais são os tipos, como carregar e editar, e quais cuidados evitam um arquivo pesado.
O que são famílias no Revit

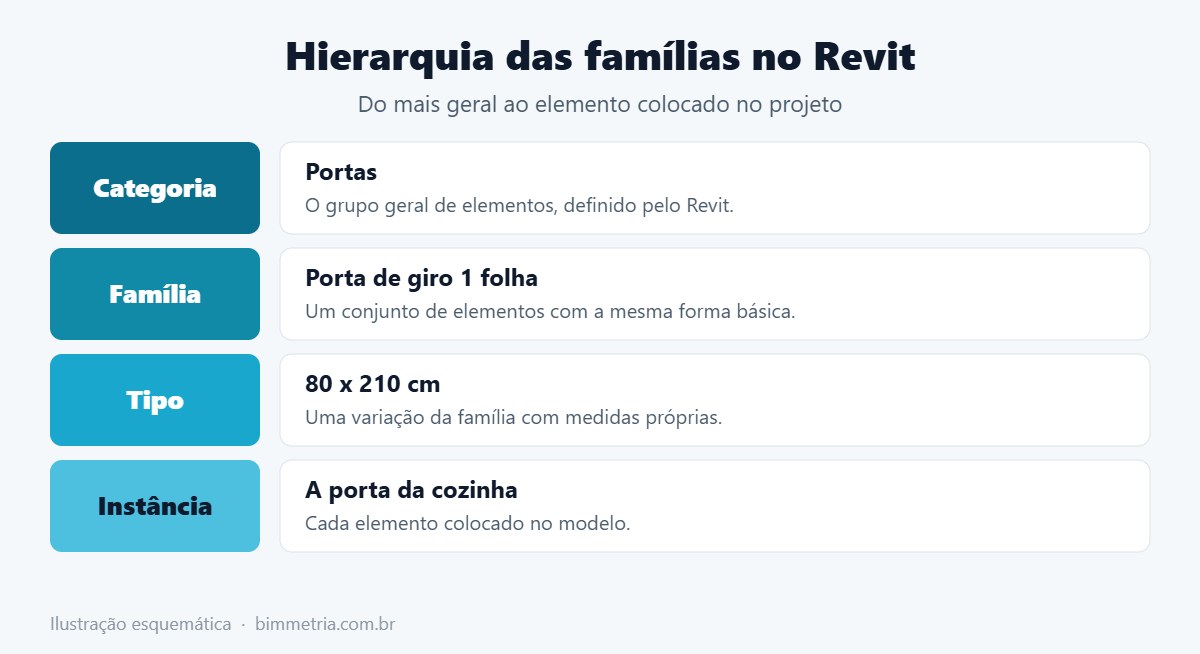

Uma família é um conjunto de elementos com a mesma forma básica e os mesmos parâmetros. Por exemplo, a família “porta de giro de uma folha” pode ter vários tamanhos, como 70, 80 e 90 cm de largura. Cada tamanho é um tipo, e cada porta colocada no projeto é uma instância.
Entender essa hierarquia muda a forma de trabalhar. Afinal, se você altera um tipo, todas as portas daquele tipo mudam juntas. Já uma alteração na instância afeta só aquele elemento. Essa lógica é a mesma em todas as versões recentes do Revit, inclusive no Revit 2027.

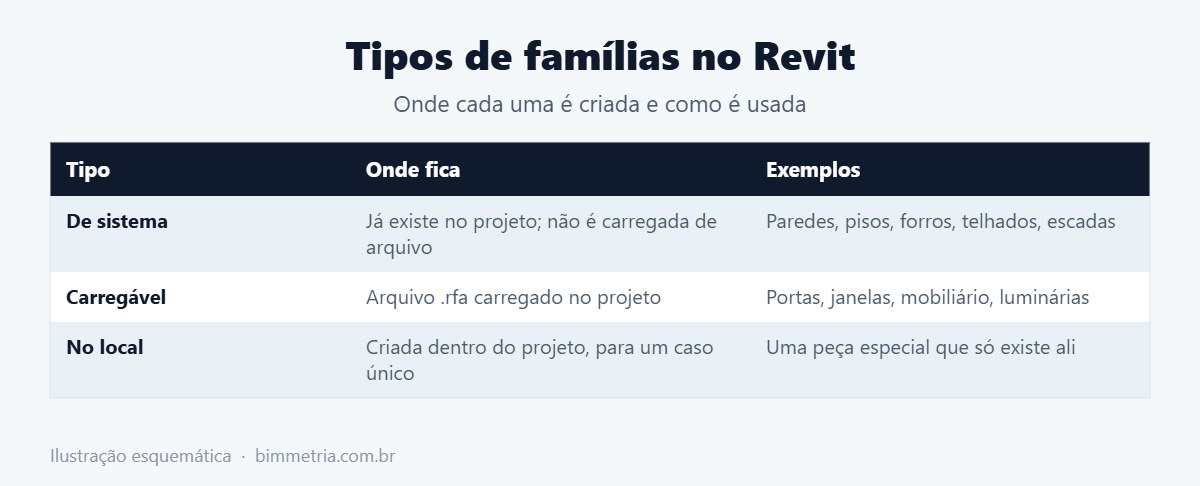

Os três tipos de famílias no Revit
Famílias de sistema
São paredes, pisos, forros, telhados, escadas e outros elementos básicos. Elas já existem dentro do projeto e não vêm de arquivos externos. Para criar uma parede nova, você duplica um tipo existente e muda as camadas.
Famílias carregáveis
São arquivos .rfa que você carrega no projeto, como portas, janelas, mobiliário, luminárias e equipamentos. Elas podem vir da biblioteca do próprio Revit, de fabricantes ou ser criadas por você no editor de famílias.
Famílias no local
São criadas dentro do projeto para um caso único, como um balcão com forma especial. Por isso, devem ser usadas com moderação: elas não se repetem com a mesma facilidade e deixam o arquivo mais pesado quando usadas em excesso.
Parâmetros de tipo x parâmetros de instância
| Parâmetro | Onde muda | Exemplo |
|---|---|---|
| De tipo | Em todos os elementos daquele tipo | Largura e altura da porta 80 x 210 |
| De instância | Só no elemento selecionado | Nível, deslocamento e marca da porta da cozinha |
Na prática, os parâmetros de tipo aparecem ao clicar em Editar tipo, e os de instância ficam direto na paleta de propriedades.
Como carregar uma família no Revit
- Vá à aba Inserir e clique em Carregar família;
- Navegue até a pasta da biblioteca ou do fabricante;
- Selecione o arquivo
.rfae clique em Abrir; - Depois, escolha a família no seletor de tipos e insira no modelo.
Também é possível arrastar um arquivo .rfa direto do Windows Explorer para a janela do Revit.
O vídeo abaixo explica, de forma rápida, a diferença entre categoria, família, tipo e instância:
Cuidados com famílias baixadas da internet
- Peso: famílias com detalhes demais deixam o modelo lento;
- Categoria errada: um sofá modelado como “modelo genérico” não aparece nas tabelas de mobiliário;
- Unidades e origem: algumas famílias vêm com pontos de inserção estranhos;
- Versão: famílias salvas em versões mais novas não abrem em versões antigas do Revit.
Por isso, prefira bibliotecas confiáveis e teste a família em um arquivo separado antes de usar no projeto. Além disso, depois de concluir o projeto, use a opção Limpar não utilizados para remover famílias que ficaram sem uso.
Famílias e tabelas
Como cada família pertence a uma categoria, ela aparece automaticamente nas tabelas daquela categoria. Assim, portas bem configuradas geram o quadro de esquadrias sozinhas. Veja como montar essas tabelas em tabelas no Revit.
Perguntas frequentes
Posso criar minhas próprias famílias?
Sim. O editor de famílias permite criar elementos com parâmetros próprios. No entanto, para quem está começando, o ideal é dominar primeiro o uso das famílias prontas.
Qual a diferença entre família e bloco do AutoCAD?
O bloco é só geometria 2D ou 3D. Já a família carrega parâmetros, categoria e informação, e muda de representação conforme a vista.
Onde fica a biblioteca de famílias do Revit?
A biblioteca padrão é instalada com o programa e pode ser acessada em Carregar família. Além disso, muitos fabricantes oferecem famílias dos próprios produtos.
Se você está começando agora, veja também o roteiro para aprender Revit do zero e a lista de atalhos do Revit.
