Inclinação de rampa: como calcular com exemplos práticos

Calcular a inclinação de rampa é o primeiro passo para saber se uma rampa cabe no espaço disponível e se ela será realmente acessível. A conta é simples, mas os limites da norma mudam conforme o desnível.

Neste guia, você aprende a fórmula, vê exemplos práticos, entende os limites da NBR 9050 e descobre como dividir a rampa em segmentos com patamares.

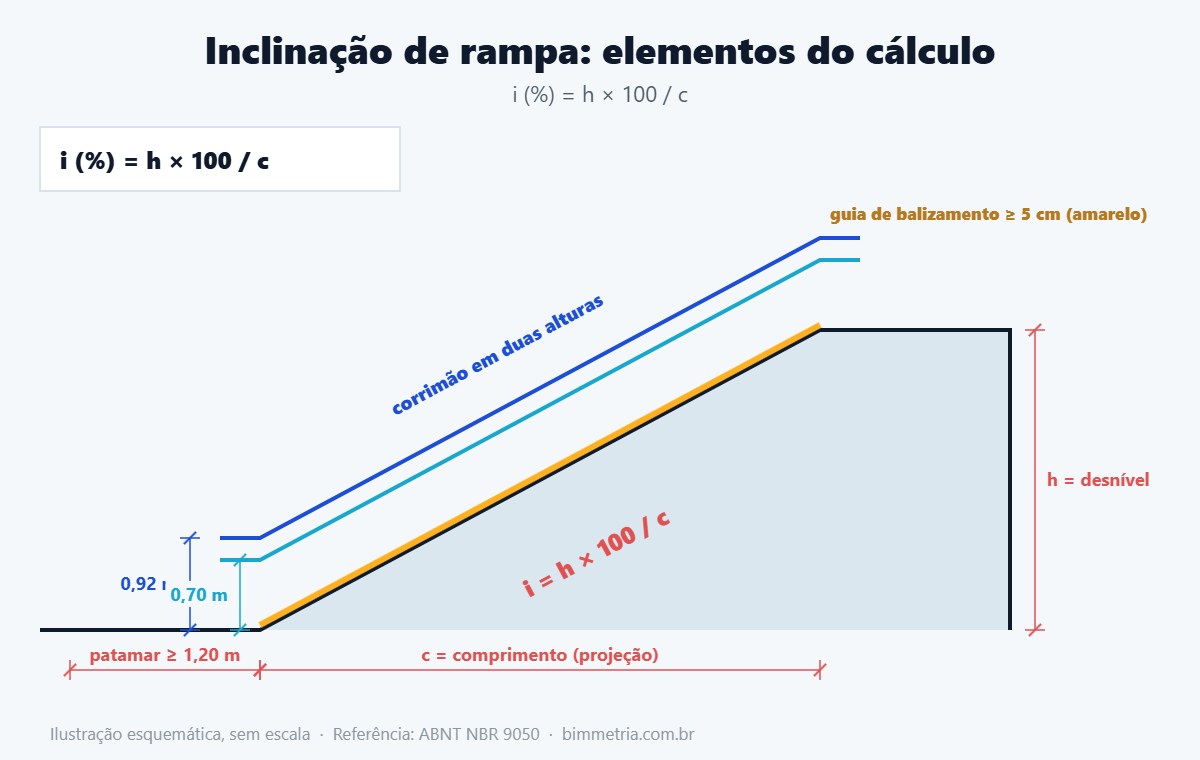

Fórmula da inclinação de rampa

A NBR 9050 usa a fórmula i = h × 100 / c, em que i é a inclinação em porcentagem, h é a altura do desnível e c é o comprimento da projeção horizontal da rampa. Assim, uma rampa que sobe 0,40 m em 5,00 m tem inclinação de 8%.

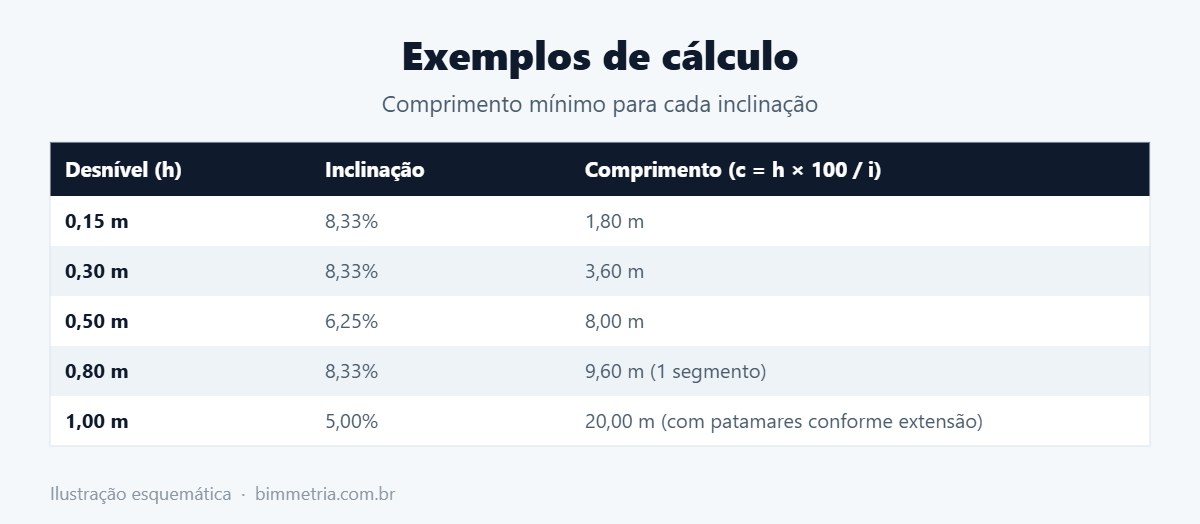

Exemplos de cálculo

Invertendo a fórmula, o comprimento necessário é c = h × 100 / i. Por exemplo, para vencer 0,30 m com 8,33%, são necessários 3,60 m de rampa, além dos patamares. Portanto, antes de desenhar, confira se o espaço comporta a rampa e os patamares.

Limites da NBR 9050

A inclinação máxima depende do desnível de cada segmento: até 5% para segmentos que vencem até 1,50 m; de 5% a 6,25% para até 1,00 m; e de 6,25% a 8,33% para até 0,80 m. Veja a tabela completa no guia de rampa acessível.

Em reformas, quando esgotadas as outras soluções, a norma admite inclinações de até 10% para desníveis de até 0,20 m e de até 12,5% para desníveis de até 0,075 m. Ou seja, 12,5% nunca serve para vencer um degrau comum de 15 a 18 cm.

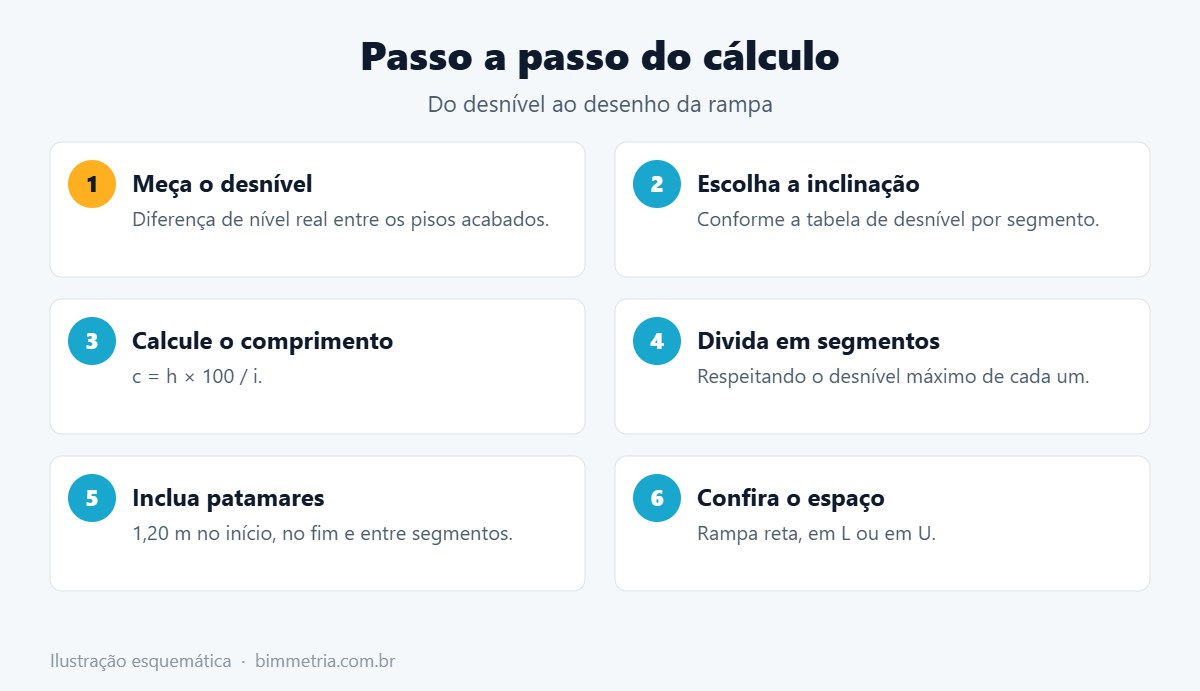

Passo a passo para dimensionar a rampa

Além disso, lembre que a inclinação transversal também tem limite: até 2% em rampas internas e 3% nas externas. E a largura recomendada é 1,50 m, com mínimo admissível de 1,20 m.

Erros comuns no cálculo

• Medir o desnível sem considerar o piso acabado;
• Esquecer os patamares no comprimento total;
• Usar a inclinação de reforma em obra nova;
• Calcular pela medida inclinada, e não pela projeção horizontal;
• Não verificar a porta no topo ou na base da rampa.

Inclinação de rampa x piso inclinado

Superfícies com declividade abaixo de 5% não são consideradas rampas pela norma, e sim pisos inclinados. Por isso, quando o espaço permite, trabalhar com inclinações baixas simplifica o projeto, pois dispensa algumas exigências de rampa. Veja também a NBR 9050.

Quando não cabe uma rampa

Se o cálculo mostrar que a rampa não cabe, há alternativas: rampa em L ou em U, rebaixamento do piso interno ou plataforma elevatória. Por isso, o levantamento preciso do local é fundamental antes de decidir.

Perguntas frequentes

Como calcular a inclinação de uma rampa?

Use a fórmula i = h × 100 / c, com h sendo o desnível e c o comprimento horizontal.

Quantos metros de rampa para subir 1 metro?

Com 8,33%, seriam 12 m de projeção, mas a norma limita cada segmento a 0,80 m de desnível nessa inclinação. Assim, é preciso dividir em segmentos com patamares ou usar inclinação menor.

8,33% é o mesmo que 1:12?

Sim. Significa 1 unidade de altura para 12 de comprimento.

Posso usar 12,5% para vencer um degrau?

Somente em reformas, para desníveis de até 7,5 cm e quando esgotadas outras soluções. Para um degrau comum, não.

Inclinação de rampa em projetos em Mogi das Cruzes e região

Com terrenos em aclive e declive, Mogi das Cruzes e o Alto Tietê exigem atenção ao cálculo da inclinação de rampa em acessos de casas, comércios e condomínios. O projeto define a melhor solução para cada desnível.

A BIMmetria é um escritório de arquitetura no centro de Mogi das Cruzes. O escritório desenvolve projetos de arquitetura para construção, reforma e adequação de imóveis, com levantamento do existente por escaneamento a laser 3D e modelagem BIM. Para a execução das obras, a BIMmetria trabalha junto com a Segóvia Construtora.

Este conteúdo é informativo. Ele não substitui a consulta à ABNT NBR 9050 e às demais normas e leis em vigor, nem a análise de um profissional habilitado para o seu caso.
